生产厂家：上海鲁玟科学仪器有限公司

品牌：ATLAS          型号：MPT-S

产品概述

MPT-S 型滤芯完整性检测仪采用浸泡式泡点法（Bubble Point）与目视气泡观测法，专为折叠滤芯、熔喷滤芯等提供专业、可靠的完整性检测解决方案。设备通过精准调压与旋转检漏设计，能够有效识别膜破损、端盖渗漏及O型圈泄漏，广泛适用于大通量滤芯的质量控制与验证。

核心功能与特点

• 全面检漏：支持滤芯浸泡润湿、缓慢升压、泡点压力读取及整支滤芯旋转检漏，精准识别膜层破损、端盖渗漏与O型圈泄漏。

• 旋转观测：配备带旋转驱动的滤芯夹持工装，两端密封顶紧后可匀速旋转，实现全周面气泡均匀观察，无检测盲区。

• 双介质测试：测试介质支持纯水与异丙醇（IPA）自由切换，适应不同工况与滤芯材质需求。

• 精密控压：压力测试范围 0~1.0 MPa（0~1000mbar），配备精密调压阀与0.2级高精度压力表，确保泡点压力读取准确。

• 广泛兼容：可适配长度 ≤1300mm、外径 Φ60~Φ85mm 的 20/30/40/60 寸大通量折叠滤芯及熔喷滤芯。

• 耐用结构：水槽与储液箱均采用 SUS304 不锈钢材质（储液箱容积120L），机架为碳钢方管蓝色喷塑，坚固耐腐蚀；配备可调支撑地脚，方便设备调平。

技术规格参数

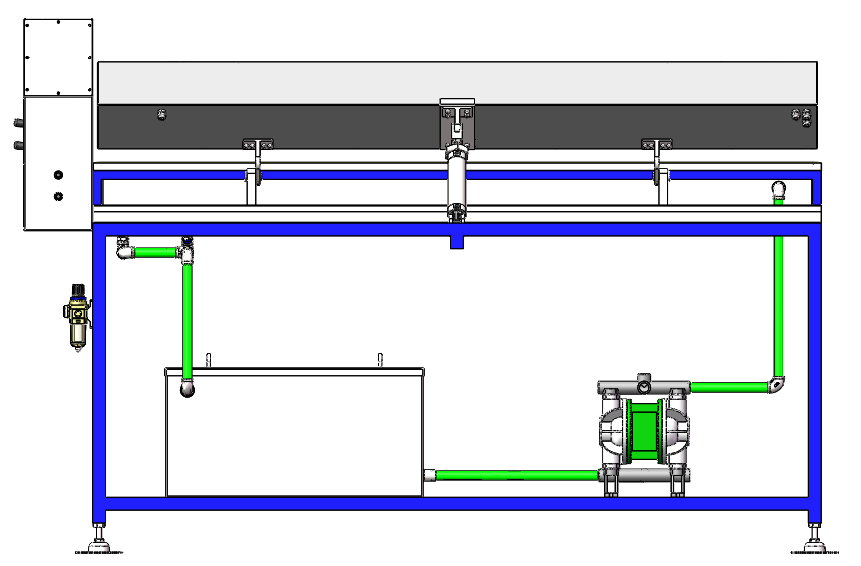

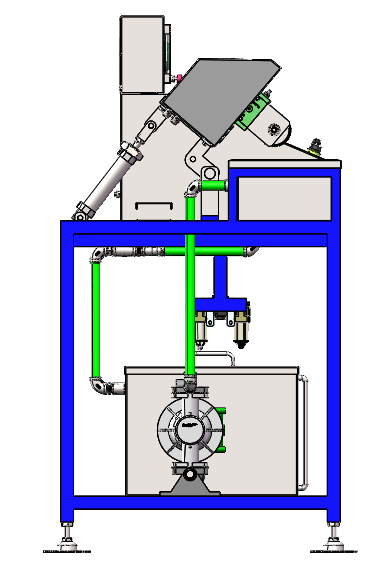

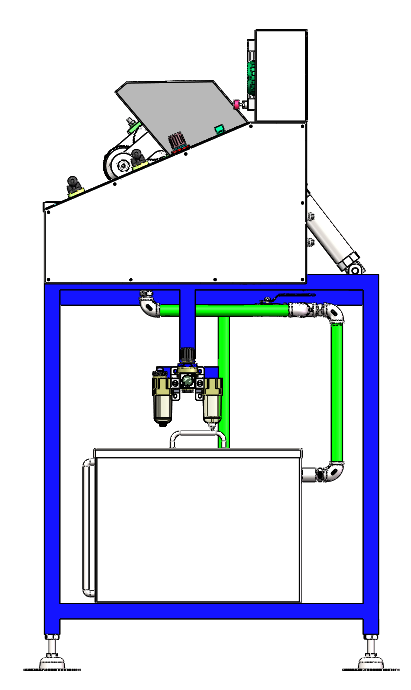

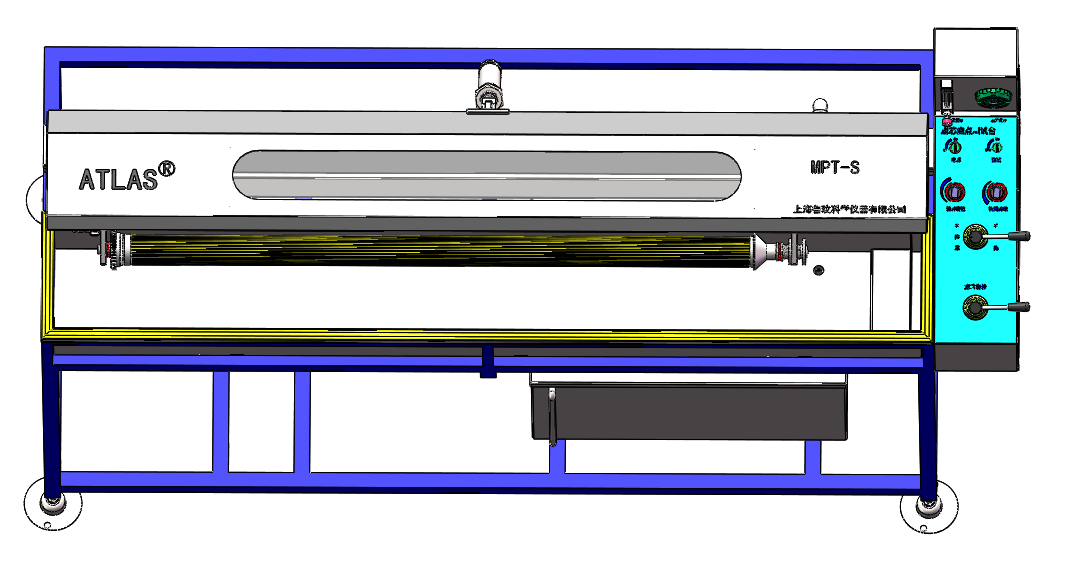

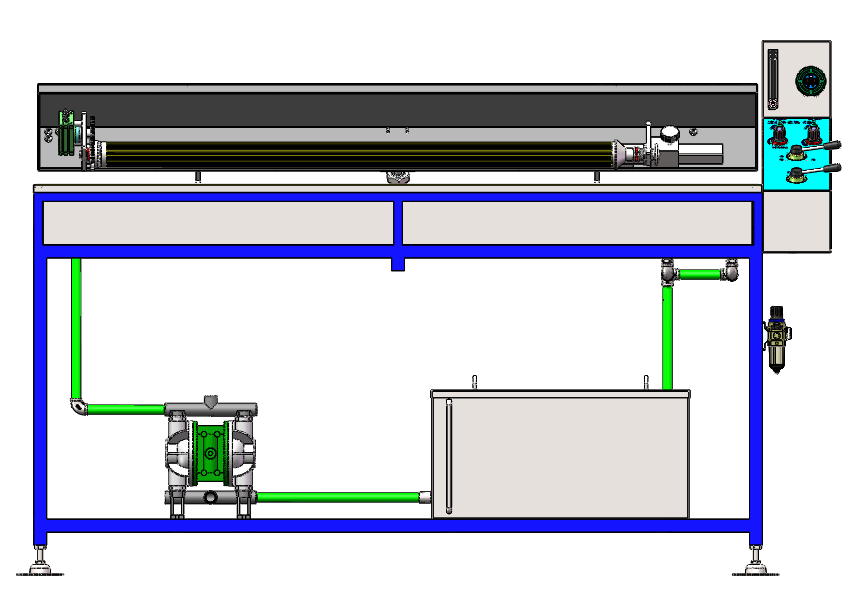

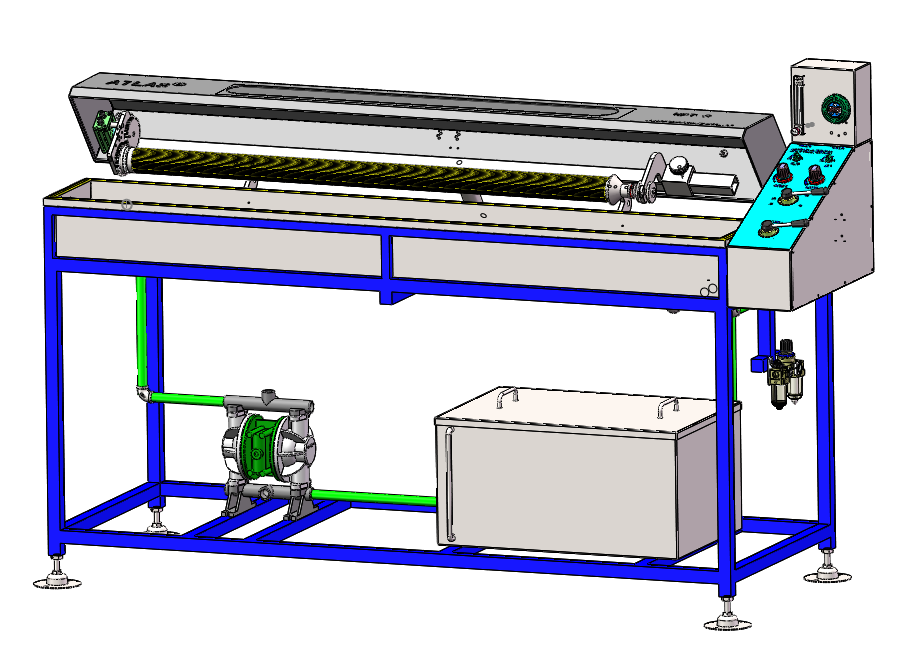

设备结构组成

1. 主机机架：蓝色方管机架，配备可调节地脚，保证设备平稳水平。

2. 浸泡长槽：上部配备不锈钢水槽，确保滤芯完全浸没在测试液内。

3. 滤芯旋转工装总成：槽上方两端夹持机构搭配旋转驱动，带动滤芯缓慢转动。

4. 流体回路：绿色管路结合气动隔膜泵与底部不锈钢储液箱，实现液体循环、加注与排空。

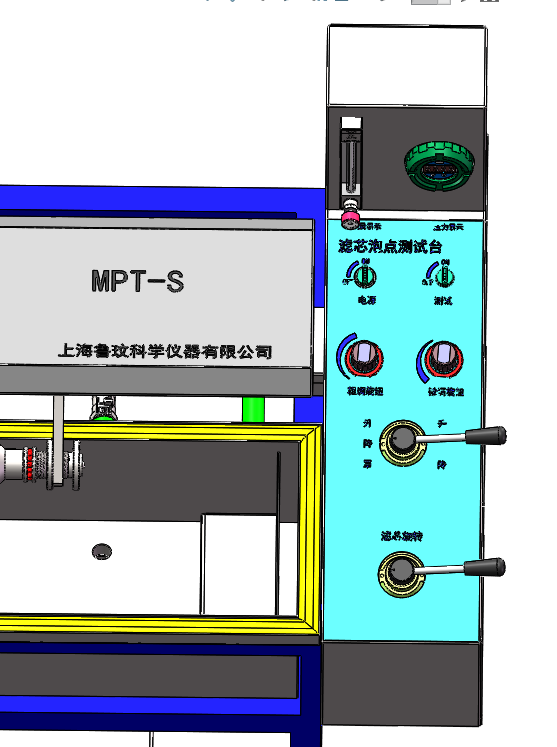

5. 气动控制箱：右侧独立电控/气控面板，集成气源三联件、精密调压阀、压力表及操作按钮。

使用说明

1. 装夹浸润：将滤芯装夹并密封两端，随后将滤芯浸入测试液体中。

2. 升压测压：通入低压压缩空气并缓慢升压，观察滤芯表面，记录第一处连续气泡冒出时对应的压力（即泡点压力）。

3. 旋转检漏：启动旋转工装带动滤芯转动，沿整个滤芯长度检查有无局部泄漏气泡，判断膜层是否破损。

产品图片：
